Тормозная система – один из важнейших компонентов любого автомобиля, и Форд Фокус не является исключением․ Эффективная и надежная тормозная система обеспечивает безопасность водителя и пассажиров, позволяя вовремя остановить автомобиль в экстренной ситуации; В данном руководстве мы подробно рассмотрим устройство тормозной системы Форд Фокус, ее основные компоненты, принципы работы, типичные неисправности, а также методы диагностики и ремонта․ Понимание принципов работы тормозной системы поможет вам вовремя заметить признаки неисправности и принять необходимые меры для поддержания ее в исправном состоянии․
Устройство тормозной системы Форд Фокус

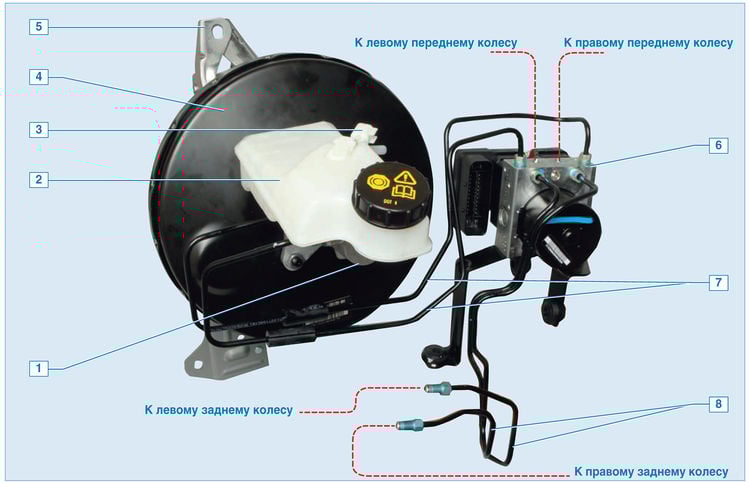

Тормозная система Форд Фокус состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в обеспечении эффективного торможения․ К основным компонентам относятся:
- Главный тормозной цилиндр: Создает давление в тормозной системе при нажатии на педаль тормоза․
- Тормозные трубки и шланги: Передают тормозную жидкость от главного тормозного цилиндра к колесным тормозным механизмам․
- Колесные тормозные механизмы: Останавливают вращение колес․ Могут быть дисковыми или барабанными․
- Тормозные диски или барабаны: Вращаются вместе с колесами и служат поверхностью, к которой прижимаються тормозные колодки или накладки․
- Тормозные колодки или накладки: Создают трение о тормозные диски или барабаны, замедляя вращение колес․
- Суппорты: Удерживают тормозные колодки и обеспечивают их прижатие к тормозным дискам․
- Система ABS (антиблокировочная система): Предотвращает блокировку колес при резком торможении, обеспечивая управляемость автомобиля․
- Система ESP (электронная система стабилизации): Помогает сохранить устойчивость автомобиля при маневрировании и торможении на скользкой дороге․
- Вакуумный усилитель тормозов: Увеличивает усилие нажатия на педаль тормоза, облегчая процесс торможения․
Главный тормозной цилиндр
Главный тормозной цилиндр (ГТЦ) является сердцем тормозной системы․ Он преобразует усилие, приложенное к педали тормоза, в гидравлическое давление․ ГТЦ состоит из корпуса, поршня, пружины и резервуара для тормозной жидкости․ Когда водитель нажимает на педаль тормоза, поршень перемещается внутри цилиндра, вытесняя тормозную жидкость в тормозные трубки․ Существуют одно- и двухконтурные ГТЦ․ Двухконтурные системы более надежны, так как в случае отказа одного контура второй контур продолжает функционировать, обеспечивая частичное торможение․
Тормозные трубки и шланги
Тормозные трубки и шланги служат для передачи тормозной жидкости от ГТЦ к колесным тормозным механизмам․ Трубки обычно изготавливаются из стали, а шланги – из резины, армированной тканью․ Резиновые шланги необходимы для обеспечения подвижности колес при поворотах и работе подвески․ Важно регулярно проверять состояние тормозных трубок и шлангов на наличие трещин, повреждений и утечек․ Поврежденные трубки и шланги необходимо немедленно заменить․
Колесные тормозные механизмы
Колесные тормозные механизмы бывают двух типов: дисковые и барабанные․ Дисковые тормоза считаются более эффективными и устанавливаются, как правило, на передних колесах, а иногда и на всех четырех колесах Форд Фокус․ Барабанные тормоза обычно устанавливаются на задних колесах, особенно в более старых моделях и комплектациях․ Дисковые тормоза обеспечивают лучшее охлаждение и меньшую склонность к перегреву, что делает их более предпочтительными для интенсивного торможения․
Дисковые тормоза
Дисковый тормоз состоит из тормозного диска, суппорта и тормозных колодок․ Суппорт удерживает тормозные колодки и обеспечивает их прижатие к тормозному диску при нажатии на педаль тормоза․ При этом колодки создают трение о диск, замедляя его вращение и, соответственно, вращение колеса; Суппорты могут быть плавающими или фиксированными․ Плавающие суппорты более просты в конструкции, но менее эффективны, чем фиксированные․
Барабанные тормоза
Барабанный тормоз состоит из тормозного барабана, тормозных колодок и рабочего цилиндра․ При нажатии на педаль тормоза рабочий цилиндр раздвигает тормозные колодки, прижимая их к внутренней поверхности тормозного барабана․ Трение между колодками и барабаном замедляет вращение барабана и колеса․ Барабанные тормоза более сложны в обслуживании, чем дисковые, и менее эффективны при высоких температурах․
Тормозные колодки и накладки
Тормозные колодки (для дисковых тормозов) и накладки (для барабанных тормозов) являются расходными материалами и требуют периодической замены․ Они изготавливаются из фрикционных материалов, которые обеспечивают трение о тормозные диски или барабаны․ Износ колодок и накладок зависит от стиля вождения, условий эксплуатации и качества материалов․ Рекомендуется регулярно проверять состояние колодок и накладок и заменять их при достижении минимально допустимой толщины․
Суппорты
Суппорты играют важную роль в работе дисковых тормозов․ Они удерживают тормозные колодки и обеспечивают их прижатие к тормозному диску при нажатии на педаль тормоза․ Суппорты могут быть плавающими или фиксированными․ Плавающие суппорты имеют один или два поршня, которые прижимают колодки к диску․ Фиксированные суппорты имеют несколько поршней, расположенных с обеих сторон диска, что обеспечивает более равномерное распределение усилия и более эффективное торможение․ Важно следить за состоянием суппортов и своевременно обслуживать их, чтобы избежать заклинивания и других проблем․
Система ABS (антиблокировочная система)
Система ABS (Anti-lock Braking System) предотвращает блокировку колес при резком торможении, позволяя водителю сохранить управляемость автомобиля․ ABS состоит из датчиков скорости вращения колес, электронного блока управления (ЭБУ) и гидравлического модулятора․ Датчики скорости вращения колес контролируют скорость вращения каждого колеса․ Если одно или несколько колес начинают блокироваться, ЭБУ активирует гидравлический модулятор, который снижает давление в тормозной системе, предотвращая блокировку колес․ ABS позволяет водителю продолжать маневрировать и избегать препятствий даже при резком торможении․
Система ESP (электронная система стабилизации)
Система ESP (Electronic Stability Program) помогает сохранить устойчивость автомобиля при маневрировании и торможении на скользкой дороге․ ESP использует датчики скорости вращения колес, датчик угла поворота рулевого колеса и датчик бокового ускорения для определения траектории движения автомобиля․ Если система обнаруживает отклонение от заданной траектории, она выборочно подтормаживает отдельные колеса, помогая вернуть автомобиль на правильный курс․ ESP особенно полезна в сложных дорожных условиях, таких как гололед или дождь․
Вакуумный усилитель тормозов
Вакуумный усилитель тормозов использует разрежение во впускном коллекторе двигателя для увеличения усилия нажатия на педаль тормоза․ Он состоит из корпуса, диафрагмы и штока․ Когда водитель нажимает на педаль тормоза, разрежение во впускном коллекторе создает разницу давлений на диафрагму, которая толкает шток, увеличивая усилие, передаваемое на главный тормозной цилиндр․ Вакуумный усилитель тормозов значительно облегчает процесс торможения, особенно при экстренном торможении․
Принцип работы тормозной системы Форд Фокус
Принцип работы тормозной системы Форд Фокус основан на гидравлическом принципе․ Когда водитель нажимает на педаль тормоза, усилие передается на главный тормозной цилиндр, который создает давление в тормозной жидкости․ Тормозная жидкость по тормозным трубкам и шлангам передается к колесным тормозным механизмам․ В дисковых тормозах давление жидкости прижимает тормозные колодки к тормозному диску, создавая трение и замедляя вращение колеса․ В барабанных тормозах давление жидкости раздвигает тормозные колодки, прижимая их к внутренней поверхности тормозного барабана, также создавая трение и замедляя вращение колеса․ Система ABS предотвращает блокировку колес при резком торможении, а система ESP помогает сохранить устойчивость автомобиля при маневрировании․ Вакуумный усилитель тормозов облегчает процесс торможения, увеличивая усилие нажатия на педаль․
Типичные неисправности тормозной системы Форд Фокус
Тормозная система Форд Фокус, как и любая другая система автомобиля, подвержена износу и может выходить из строя․ К наиболее распространенным неисправностям тормозной системы относятся:
- Износ тормозных колодок и дисков: Приводит к снижению эффективности торможения и увеличению тормозного пути․
- Утечка тормозной жидкости: Снижает давление в тормозной системе и может привести к отказу тормозов․
- Завоздушивание тормозной системы: Приводит к «мягкой» педали тормоза и снижению эффективности торможения․
- Заклинивание суппортов: Приводит к неравномерному износу тормозных колодок и перегреву тормозов․
- Неисправность ABS/ESP: Может привести к блокировке колес при резком торможении или потере устойчивости автомобиля․
- Повреждение тормозных трубок и шлангов: Может привести к утечке тормозной жидкости и отказу тормозов․
- Неисправность главного тормозного цилиндра: Может привести к потере давления в тормозной системе и отказу тормозов․
- Износ тормозных барабанов и накладок (для барабанных тормозов): Приводит к снижению эффективности торможения и увеличению тормозного пути․
Признаки неисправности тормозной системы
Важно вовремя заметить признаки неисправности тормозной системы, чтобы предотвратить серьезные последствия․ К таким признакам относятся:
- Увеличение тормозного пути․
- «Мягкая» или «проваливающаяся» педаль тормоза․
- Скрип, визг или другие посторонние звуки при торможении․
- Вибрация или пульсация педали тормоза․
- Увод автомобиля в сторону при торможении․
- Загорание индикатора ABS/ESP на приборной панели․
- Утечка тормозной жидкости․
- Неравномерный износ тормозных колодок․
Диагностика тормозной системы Форд Фокус
Диагностика тормозной системы Форд Фокус включает в себя визуальный осмотр, проверку уровня и состояния тормозной жидкости, проверку состояния тормозных колодок и дисков, проверку тормозных трубок и шлангов на наличие утечек и повреждений, проверку работы суппортов, проверку работы ABS/ESP и проверку работы вакуумного усилителя тормозов․ Для более точной диагностики может потребоваться использование специального оборудования, такого как манометр для измерения давления в тормозной системе и сканер для считывания кодов ошибок ABS/ESP․
Визуальный осмотр
Визуальный осмотр тормозной системы позволяет выявить явные признаки неисправности, такие как утечки тормозной жидкости, повреждения тормозных трубок и шлангов, износ тормозных колодок и дисков, а также заклинивание суппортов; Важно внимательно осмотреть все компоненты тормозной системы, чтобы не пропустить даже незначительные дефекты․
Проверка уровня и состояния тормозной жидкости
Уровень тормозной жидкости должен находиться между отметками «min» и «max» на расширительном бачке․ Низкий уровень тормозной жидкости может указывать на утечку в тормозной системе․ Состояние тормозной жидкости также важно․ Тормозная жидкость со временем впитывает влагу, что снижает ее температуру кипения и ухудшает ее свойства․ Рекомендуется заменять тормозную жидкость каждые 2-3 года или в соответствии с рекомендациями производителя․
Проверка состояния тормозных колодок и дисков
Тормозные колодки и диски необходимо регулярно проверять на износ․ Минимально допустимая толщина тормозных колодок обычно указывается в руководстве по эксплуатации автомобиля․ Тормозные диски также имеют минимально допустимую толщину, которую можно измерить с помощью штангенциркуля․ При достижении минимально допустимой толщины тормозные колодки и диски необходимо заменить․
Проверка тормозных трубок и шлангов
Тормозные трубки и шланги необходимо проверять на наличие трещин, повреждений и утечек․ Поврежденные трубки и шланги необходимо немедленно заменить, так как они могут привести к отказу тормозов․
Проверка работы суппортов
Необходимо проверить работу суппортов на предмет заклинивания․ Заклинивший суппорт может привести к неравномерному износу тормозных колодок и перегреву тормозов․ Если суппорт заклинивает, его необходимо разобрать, очистить и смазать или заменить;
Проверка работы ABS/ESP
Проверить работу ABS/ESP можно с помощью сканера, который считывает коды ошибок системы․ Если на приборной панели горит индикатор ABS/ESP, необходимо провести диагностику системы и устранить неисправность․
Проверка работы вакуумного усилителя тормозов
Проверить работу вакуумного усилителя тормозов можно следующим образом: при выключенном двигателе несколько раз нажать на педаль тормоза, а затем, удерживая педаль нажатой, запустить двигатель․ Если педаль тормоза немного провалится, значит, вакуумный усилитель тормозов работает исправно․
Ремонт тормозной системы Форд Фокус
Ремонт тормозной системы Форд Фокус может включать в себя замену тормозных колодок и дисков, замену тормозных трубок и шлангов, замену суппортов, замену главного тормозного цилиндра, прокачку тормозной системы, ремонт ABS/ESP и ремонт вакуумного усилителя тормозов․ Некоторые виды ремонта, такие как замена тормозных колодок и дисков, можно выполнить самостоятельно, если у вас есть необходимые навыки и инструменты․ Однако более сложные виды ремонта, такие как ремонт ABS/ESP и замена главного тормозного цилиндра, рекомендуется доверить квалифицированным специалистам․
Замена тормозных колодок и дисков
Замена тормозных колодок и дисков – одна из наиболее распространенных операций по ремонту тормозной системы․ Для замены тормозных колодок и дисков вам потребуются следующие инструменты: гаечный ключ, головка, отвертка, штангенциркуль, домкрат, подставки под автомобиль и новые тормозные колодки и диски․ Перед началом работы необходимо убедиться, что автомобиль надежно зафиксирован на подставках․ Затем необходимо снять колесо, отсоединить суппорт, извлечь старые тормозные колодки и диск и установить новые․ После установки новых колодок и дисков необходимо прокачать тормозную систему․
Замена тормозных трубок и шлангов
Замена тормозных трубок и шлангов – более сложная операция, требующая специальных навыков и инструментов․ Для замены тормозных трубок и шлангов вам потребуются следующие инструменты: гаечный ключ, головка, отвертка, специальный ключ для тормозных трубок, домкрат, подставки под автомобиль, новые тормозные трубки и шланги и тормозная жидкость․ Перед началом работы необходимо убедиться, что автомобиль надежно зафиксирован на подставках․ Затем необходимо отсоединить старые трубки и шланги и установить новые․ После установки новых трубок и шлангов необходимо прокачать тормозную систему․
Прокачка тормозной системы
Прокачка тормозной системы необходима для удаления воздуха из тормозной системы․ Воздух в тормозной системе может привести к «мягкой» педали тормоза и снижению эффективности торможения․ Для прокачки тормозной системы вам потребуются следующие инструменты: гаечный ключ, шланг, емкость для сбора тормозной жидкости и помощник․ Прокачку тормозной системы необходимо начинать с самого дальнего колеса от главного тормозного цилиндра․ Затем необходимо поочередно прокачивать остальные колеса․
Тормозная система Форд Фокус — сложный, но надежный механизм․ Своевременное обслуживание и качественный ремонт гарантируют безопасность на дороге․ Понимание устройства и принципов работы поможет предотвратить серьезные поломки․ Помните, что от исправности тормозной системы зависит ваша жизнь и жизнь окружающих․
Описание: В статье подробно описана тормозная система автомобиля Форд Фокус, ее устройство, принцип работы, возможные неисправности и методы ремонта тормозной системы․
