Система управления двигателем ВАЗ-2111 с распределенным впрыском топлива на ВАЗ-2113

Современные автомобили, включая ВАЗ-2113, оснащены сложными системами управления двигателем, которые обеспечивают оптимальную производительность, экономию топлива и снижение выбросов. Одной из ключевых систем является система управления двигателем с распределенным впрыском топлива. ВАЗ-2111, являясь популярной моделью, часто служит базой для улучшения и модификации других автомобилей ВАЗ, включая ВАЗ-2113. Данная система обеспечивает более точное дозирование топлива, что положительно сказывается на работе двигателя. В этой статье мы подробно рассмотрим систему управления двигателем ВАЗ-2111 с распределенным впрыском топлива, адаптированную для использования на автомобилях ВАЗ-2113.

Общая Информация о Системе Управления Двигателем

Система управления двигателем (СУД) – это комплекс электронных и механических компонентов, предназначенных для контроля и регулирования работы двигателя внутреннего сгорания. Она отвечает за множество параметров, включая впрыск топлива, зажигание, состав топливно-воздушной смеси и другие важные аспекты; Цель СУД – обеспечить оптимальную производительность двигателя при минимальном расходе топлива и снижении уровня вредных выбросов в атмосферу.

Основные Компоненты Системы Управления Двигателем

СУД состоит из множества взаимосвязанных компонентов, каждый из которых выполняет свою определенную функцию. Вот основные элементы:

• Электронный блок управления (ЭБУ): «Мозг» системы, обрабатывающий информацию от датчиков и управляющий исполнительными механизмами.
• Датчики: Собирают информацию о различных параметрах двигателя, таких как температура охлаждающей жидкости, положение дроссельной заслонки, давление во впускном коллекторе и другие.
• Исполнительные механизмы: Устройства, которые выполняют команды ЭБУ, например, форсунки, катушки зажигания, регулятор холостого хода.
• Топливная система: Обеспечивает подачу топлива в цилиндры двигателя.
• Система зажигания: Отвечает за воспламенение топливно-воздушной смеси в цилиндрах.

Принцип Работы Системы Управления Двигателем

Система управления двигателем работает по принципу обратной связи. Датчики передают информацию о состоянии двигателя в ЭБУ. ЭБУ анализирует эти данные и, на основе заложенных алгоритмов и карт, принимает решения о том, как управлять исполнительными механизмами; Например, если датчик температуры охлаждающей жидкости показывает низкую температуру, ЭБУ может увеличить подачу топлива для более быстрого прогрева двигателя. Этот процесс происходит непрерывно, обеспечивая оптимальную работу двигателя в различных условиях.

Система Распределенного Впрыска Топлива

Распределенный впрыск топлива – это тип системы впрыска, в которой топливо подается в каждый цилиндр двигателя индивидуально, непосредственно перед впускным клапаном. Это обеспечивает более точное дозирование топлива и улучшает смесеобразование, что приводит к повышению эффективности двигателя и снижению выбросов.

Преимущества Распределенного Впрыска Топлива

По сравнению с другими типами систем впрыска, распределенный впрыск топлива обладает рядом преимуществ:

• Более точное дозирование топлива: Каждая форсунка подает топливо непосредственно в свой цилиндр, что позволяет более точно контролировать количество топлива, поступающего в каждый цилиндр.
• Улучшенное смесеобразование: Топливо впрыскивается непосредственно перед впускным клапаном, что обеспечивает лучшее смешивание топлива с воздухом.
• Повышенная эффективность двигателя: Более точное дозирование топлива и улучшенное смесеобразование приводят к более полному сгоранию топлива и повышению эффективности двигателя.
• Снижение выбросов: Более полное сгорание топлива снижает уровень вредных выбросов в атмосферу.
• Улучшенная приемистость двигателя: Двигатель быстрее реагирует на нажатие педали газа.

Компоненты Системы Распределенного Впрыска Топлива

Система распределенного впрыска топлива состоит из следующих основных компонентов:

• Топливный бак: Хранит запас топлива.
• Топливный насос: Подает топливо из бака к форсункам под давлением.
• Топливный фильтр: Очищает топливо от загрязнений.
• Регулятор давления топлива: Поддерживает постоянное давление топлива в системе.
• Топливная рампа: Распределяет топливо между форсунками.
• Форсунки: Впрыскивают топливо в цилиндры двигателя.
• Датчики: Информируют ЭБУ о различных параметрах, необходимых для управления впрыском.

Адаптация Системы ВАЗ-2111 для ВАЗ-2113

Установка системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива на ВАЗ-2113 может значительно улучшить характеристики автомобиля. Однако этот процесс требует определенных знаний и навыков, а также учета ряда особенностей.

Необходимые Компоненты для Адаптации

Для адаптации системы ВАЗ-2111 к ВАЗ-2113 потребуется следующий набор компонентов:

• Электронный блок управления (ЭБУ) ВАЗ-2111: Выступает в качестве центрального узла управления системой.
• Комплект проводки ВАЗ-2111: Обеспечивает связь между ЭБУ и датчиками/исполнительными механизмами.
• Датчики ВАЗ-2111: Включают датчик положения коленчатого вала (ДПКВ), датчик положения дроссельной заслонки (ДПДЗ), датчик массового расхода воздуха (ДМРВ), датчик температуры охлаждающей жидкости (ДТОЖ), датчик детонации (ДД) и другие.
• Форсунки ВАЗ-2111: Обеспечивают впрыск топлива в цилиндры.
• Топливная рампа ВАЗ-2111: Распределяет топливо между форсунками.
• Дроссельный узел ВАЗ-2111: Регулирует количество воздуха, поступающего в двигатель.
• Модуль зажигания ВАЗ-2111: Обеспечивает искрообразование в цилиндрах.
• Топливный насос высокого давления: Обеспечивает необходимое давление топлива.
• Выпускной коллектор ВАЗ-2111 (возможно, потребуется модификация): Обеспечивает отвод отработавших газов.
• Лямбда-зонд (датчик кислорода): Контролирует состав отработавших газов.
• Каталитический нейтрализатор (при необходимости): Снижает уровень вредных выбросов.

Этапы Адаптации Системы

Адаптация системы управления двигателем ВАЗ-2111 к ВАЗ-2113 включает в себя следующие этапы:

1. Демонтаж старой системы управления двигателем: Необходимо удалить все компоненты старой системы, включая карбюратор (если он был установлен), проводку, датчики и другие элементы.
2. Установка новых компонентов: Установите ЭБУ, проводку, датчики, форсунки, топливную рампу, дроссельный узел, модуль зажигания, топливный насос и другие компоненты системы ВАЗ-2111.

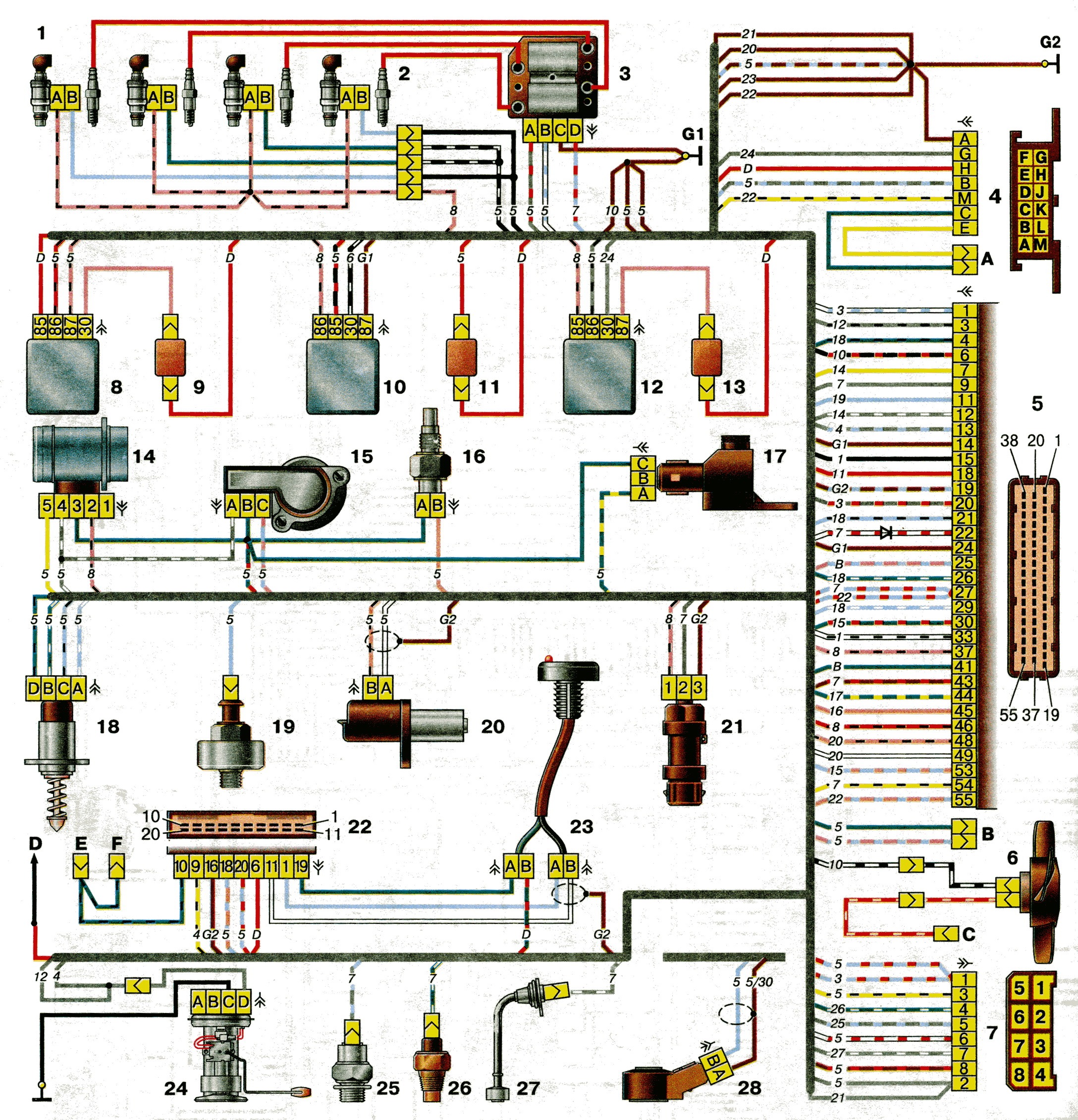

3. Подключение проводки: Подключите проводку к ЭБУ и всем датчикам/исполнительным механизмам в соответствии со схемой подключения. Этот этап требует особой внимательности и точности.
4. Настройка системы: После установки всех компонентов необходимо настроить систему управления двигателем. Это можно сделать с помощью специального программного обеспечения и диагностического оборудования.
5. Проверка работоспособности: После настройки системы необходимо проверить ее работоспособность, убедиться в отсутствии ошибок и провести дорожные испытания.

Важные Моменты при Адаптации

• Совместимость компонентов: Убедитесь, что все компоненты системы совместимы между собой и с двигателем ВАЗ-2113.
• Правильность подключения проводки: Неправильное подключение проводки может привести к серьезным повреждениям ЭБУ и других компонентов системы.
• Настройка системы: Правильная настройка системы имеет решающее значение для обеспечения оптимальной работы двигателя.
• Качество компонентов: Используйте только качественные компоненты от проверенных производителей.
• Квалифицированная помощь: Если у вас нет опыта в установке и настройке систем управления двигателем, обратитесь за помощью к квалифицированному специалисту.

Диагностика и Обслуживание Системы

После установки и настройки системы управления двигателем необходимо регулярно проводить диагностику и обслуживание, чтобы обеспечить ее надежную и долговечную работу.

Диагностика Системы

Для диагностики системы управления двигателем можно использовать диагностический сканер, который подключается к диагностическому разъему автомобиля и позволяет считывать коды ошибок, а также просматривать параметры работы двигателя в режиме реального времени. Наиболее распространенные коды ошибок связаны с датчиками, форсунками, системой зажигания и другими компонентами системы;

Обслуживание Системы

Обслуживание системы управления двигателем включает в себя следующие процедуры:

• Регулярная замена топливного фильтра: Загрязненный топливный фильтр может снизить давление топлива и ухудшить работу двигателя.
• Очистка форсунок: Загрязненные форсунки могут ухудшить распыление топлива и привести к снижению мощности двигателя и увеличению расхода топлива.
• Проверка и замена свечей зажигания: Изношенные свечи зажигания могут ухудшить искрообразование и привести к пропуску зажигания.
• Проверка и замена датчиков: Неисправные датчики могут передавать неверную информацию в ЭБУ и привести к неправильной работе двигателя.
• Проверка и очистка дроссельной заслонки: Загрязненная дроссельная заслонка может ухудшить работу двигателя на холостом ходу.
• Проверка и замена лямбда-зонда: Неисправный лямбда-зонд может привести к неправильной регулировке состава топливно-воздушной смеси и увеличению выбросов.

Типичные Проблемы и Способы их Устранения

В процессе эксплуатации системы управления двигателем могут возникать различные проблемы. Вот некоторые из наиболее распространенных проблем и способы их устранения:

• Двигатель плохо запускается: Проверьте топливный насос, форсунки, свечи зажигания, датчик положения коленчатого вала.
• Двигатель работает нестабильно на холостом ходу: Проверьте датчик положения дроссельной заслонки, регулятор холостого хода, дроссельную заслонку, форсунки.
• Двигатель теряет мощность: Проверьте топливный фильтр, форсунки, свечи зажигания, датчик массового расхода воздуха, каталитический нейтрализатор.
• Увеличенный расход топлива: Проверьте лямбда-зонд, датчик температуры охлаждающей жидкости, форсунки, свечи зажигания, давление в шинах.
• Горит индикатор «Check Engine»: Считайте коды ошибок с помощью диагностического сканера и устраните неисправности, указанные в кодах ошибок.

Установка системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива на ВАЗ-2113 – это сложный, но выполнимый процесс, который может значительно улучшить характеристики автомобиля. Важно тщательно подготовиться, приобрести необходимые компоненты, соблюдать технологию установки и настройки системы, а также регулярно проводить диагностику и обслуживание. При правильном подходе вы сможете наслаждаться более мощным, экономичным и экологичным автомобилем.

Описание: Полное руководство по установке и настройке системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива на автомобилях ВАЗ-2113. Рассмотрены необходимые компоненты и этапы адаптации системы.
