Система Контроля Двигателя Автомобиля: Основы и Компоненты

Современный автомобиль – это сложный механизм, состоящий из множества взаимосвязанных компонентов. Одним из важнейших элементов, обеспечивающих его эффективную и безопасную работу, является система контроля двигателя автомобиля. Она отвечает за оптимизацию процессов сгорания топлива, снижение выбросов вредных веществ и поддержание стабильной работы двигателя в различных условиях эксплуатации. Без этой системы современный автомобиль просто не смог бы соответствовать экологическим стандартам и требованиям к безопасности.

Что такое Система Контроля Двигателя?

Система контроля двигателя, также известная как Engine Control Unit (ECU) или Engine Management System (EMS), представляет собой электронный блок управления, который осуществляет мониторинг и регулировку работы двигателя. Это сложная система, включающая в себя множество датчиков, исполнительных механизмов и программного обеспечения.

Основные Функции ECU

• Управление впрыском топлива: Определение оптимального количества топлива для впрыска в цилиндры двигателя в зависимости от нагрузки, температуры и других параметров.
• Управление зажиганием: Оптимизация момента зажигания для достижения максимальной мощности и экономичности.
• Управление холостым ходом: Поддержание стабильных оборотов двигателя на холостом ходу.
• Регулирование состава топливно-воздушной смеси: Обеспечение оптимального соотношения топлива и воздуха для эффективного сгорания.
• Контроль выбросов: Снижение выбросов вредных веществ в атмосферу путем управления каталитическим нейтрализатором и другими компонентами системы выпуска.
• Диагностика неисправностей: Обнаружение и регистрация неисправностей в системе двигателя.

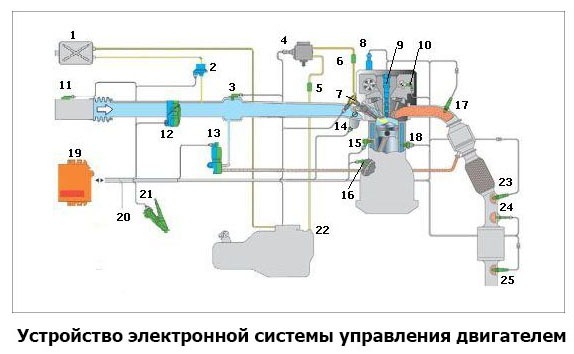

Компоненты Системы Контроля Двигателя

Система контроля двигателя состоит из множества компонентов, каждый из которых выполняет свою определенную функцию. Рассмотрим основные из них:

Датчики

Датчики предоставляют ECU информацию о различных параметрах работы двигателя и окружающей среды. Основные типы датчиков:

• Датчик положения коленчатого вала (CKP): Определяет положение коленчатого вала и частоту его вращения;
• Датчик положения распределительного вала (CMP): Определяет положение распределительного вала.
• Датчик массового расхода воздуха (MAF): Измеряет количество воздуха, поступающего в двигатель.
• Датчик абсолютного давления во впускном коллекторе (MAP): Измеряет давление воздуха во впускном коллекторе.
• Датчик температуры охлаждающей жидкости (ECT): Измеряет температуру охлаждающей жидкости двигателя.
• Датчик температуры воздуха на впуске (IAT): Измеряет температуру воздуха, поступающего в двигатель.
• Датчик кислорода (O2): Измеряет содержание кислорода в выхлопных газах.
• Датчик детонации: Обнаруживает детонацию в цилиндрах двигателя.
• Датчик положения дроссельной заслонки (TPS): Определяет положение дроссельной заслонки.

Исполнительные Механизмы

Исполнительные механизмы получают команды от ECU и осуществляют регулировку работы двигателя.

• Форсунки: Впрыскивают топливо в цилиндры двигателя.
• Катушки зажигания: Создают высокое напряжение для поджигания топливно-воздушной смеси.
• Клапан регулировки холостого хода (IAC): Регулирует подачу воздуха на холостом ходу.
• Клапан управления турбонаддувом (если имеется): Регулирует давление наддува.
• Клапан управления EGR (если имеется): Регулирует подачу отработавших газов во впускной коллектор.
• Вентилятор охлаждения двигателя: Включает и выключает вентилятор для поддержания оптимальной температуры двигателя.

Электронный Блок Управления (ECU)

ECU является «мозгом» системы контроля двигателя. Он получает информацию от датчиков, обрабатывает ее с помощью встроенного программного обеспечения и выдает команды исполнительным механизмам. ECU отвечает за оптимизацию работы двигателя в различных условиях эксплуатации, обеспечивая максимальную мощность, экономичность и минимальные выбросы вредных веществ.

Принцип Работы Системы Контроля Двигателя

Система контроля двигателя работает по принципу обратной связи. ECU постоянно контролирует параметры работы двигателя с помощью датчиков. Полученная информация обрабатывается, и ECU принимает решения о необходимости регулировки работы двигателя. Например, если датчик кислорода обнаруживает, что топливно-воздушная смесь слишком богатая (содержит слишком много топлива), ECU уменьшает время открытия форсунок, чтобы уменьшить количество впрыскиваемого топлива. Этот процесс повторяется непрерывно, обеспечивая оптимальную работу двигателя.

Этапы Работы ECU

1. Сбор данных: ECU получает информацию от датчиков о различных параметрах работы двигателя и окружающей среды.
2. Обработка данных: ECU обрабатывает полученную информацию с помощью встроенного программного обеспечения.
3. Принятие решений: ECU определяет необходимость регулировки работы двигателя на основе обработанных данных.
4. Управление исполнительными механизмами: ECU выдает команды исполнительным механизмам для регулировки работы двигателя.
5. Мониторинг результатов: ECU контролирует результаты регулировки работы двигателя с помощью датчиков и корректирует свои действия при необходимости.

Диагностика Системы Контроля Двигателя

Со временем в системе контроля двигателя могут возникать неисправности. Для диагностики этих неисправностей используются специальные диагностические инструменты, которые подключаются к диагностическому разъему автомобиля. Диагностические инструменты позволяют считывать коды ошибок, отображать данные с датчиков в реальном времени и проводить различные тесты исполнительных механизмов.

Основные Коды Ошибок

Коды ошибок – это числовые коды, которые указывают на конкретные неисправности в системе контроля двигателя. Каждый код ошибки соответствует определенной проблеме. Например, код ошибки P0171 указывает на то, что топливно-воздушная смесь слишком бедная (содержит слишком мало топлива) на одной из сторон двигателя. Расшифровка кодов ошибок позволяет быстро определить причину неисправности и принять меры по ее устранению.

Использование Диагностического Оборудования

Для диагностики системы контроля двигателя используется различное диагностическое оборудование, такое как:

• Сканеры кодов ошибок: Позволяют считывать коды ошибок из памяти ECU.
• Мультиметры: Используются для проверки электрических цепей датчиков и исполнительных механизмов.
• Осциллографы: Отображают сигналы датчиков и исполнительных механизмов в графическом виде.
• Диагностические программы: Предоставляют расширенные возможности для диагностики системы контроля двигателя, такие как отображение данных в реальном времени, проведение тестов и программирование ECU.

Обслуживание Системы Контроля Двигателя

Регулярное обслуживание системы контроля двигателя помогает предотвратить возникновение неисправностей и продлить срок ее службы. Основные мероприятия по обслуживанию:

• Замена датчиков: Датчики со временем могут выходить из строя, поэтому их необходимо периодически заменять.
• Чистка форсунок: Форсунки могут засоряться, что приводит к ухудшению распыла топлива.
• Проверка электрических соединений: Электрические соединения могут окисляться или повреждаться, что приводит к нарушению работы системы.
• Обновление программного обеспечения ECU: Производители автомобилей регулярно выпускают обновления программного обеспечения ECU, которые улучшают работу двигателя и устраняют выявленные недостатки.

Преимущества Современных Систем Контроля Двигателя

Современные системы контроля двигателя обладают множеством преимуществ по сравнению с более старыми системами:

• Повышенная экономичность: Современные системы контроля двигателя позволяют оптимизировать расход топлива, что приводит к снижению затрат на эксплуатацию автомобиля.
• Улучшенная динамика: Современные системы контроля двигателя обеспечивают более плавную и отзывчивую работу двигателя.
• Сниженные выбросы вредных веществ: Современные системы контроля двигателя позволяют снизить выбросы вредных веществ в атмосферу, что делает автомобиль более экологичным.
• Улучшенная диагностика: Современные системы контроля двигателя предоставляют расширенные возможности для диагностики неисправностей, что упрощает и ускоряет процесс ремонта.
• Адаптация к различным условиям эксплуатации: Современные системы контроля двигателя способны адаптироваться к различным условиям эксплуатации, таким как изменение температуры окружающей среды, высоты над уровнем моря и качества топлива.

Будущее Систем Контроля Двигателя

Системы контроля двигателя продолжают развиваться и совершенствоваться. В будущем можно ожидать появления новых технологий, таких как:

• Использование искусственного интеллекта: Искусственный интеллект может быть использован для оптимизации работы двигателя в режиме реального времени, учитывая множество факторов.
• Интеграция с другими системами автомобиля: Системы контроля двигателя будут интегрированы с другими системами автомобиля, такими как система навигации, система безопасности и система управления трансмиссией.
• Беспроводная диагностика: Диагностика системы контроля двигателя будет осуществляться по беспроводной связи, что упростит процесс обслуживания и ремонта.
• Самообучающиеся системы: Системы контроля двигателя будут способны самообучаться и адаптироваться к индивидуальным особенностям эксплуатации автомобиля.

Система контроля двигателя играет ключевую роль в современной автомобильной промышленности. Она обеспечивает оптимальную работу двигателя, снижает вредные выбросы и повышает экономичность. Понимание принципов работы этой системы необходимо для эффективной эксплуатации и обслуживания автомобиля. В будущем можно ожидать дальнейшего развития и совершенствования систем контроля двигателя, что приведет к созданию более экологичных и экономичных автомобилей. Бережное отношение к системе контроля двигателя – залог долгой и надежной работы вашего автомобиля.
